Cântare încorporate pentru echipamente de ridicare (macarale)
Un cântar încorporat direct într-un dispozitiv de ridicare este un design de cântar în care părțile mecanice și electronice ale cântarului devin o parte fixă și inseparabilă a dispozitivului de ridicare existent (sau nou) . Piesele necesare pentru instalarea senzorilor de forță și a altor componente electronice sunt adaptate structural la dispozitivul de ridicare existent. Prin urmare, acesta este un sistem de cântărire fundamental standardizat, cu modificări structurale adaptate la dispozitivul de ridicare dat.
- Aceasta este o soluție de cântărire personalizată pentru macarale vechi și noi.
- Cântarul devine parte a palanului. În majoritatea cazurilor, nu reduce ridicarea în comparație cu cântarele suspendate și nu necesită reîncărcare în comparație cu cântarele suspendate - este alimentat direct de la macara.
- Are funcții de utilizare semnificativ mai confortabile în comparație cu cântarele suspendate - afișaje pe ecran mare cu o lizibilitate excelentă, panouri de control în cabina operatorului macaralei .
- O gamă largă de opțiuni de comunicare cu un PLC superior în afara macaralei.
- Posibilitatea de a livra cântarele și în versiunea „comercială” (ecartament specificat).
- Posibilitatea ca cântarul să funcționeze simultan ca limitator de suprasarcină.

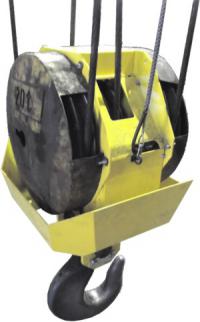

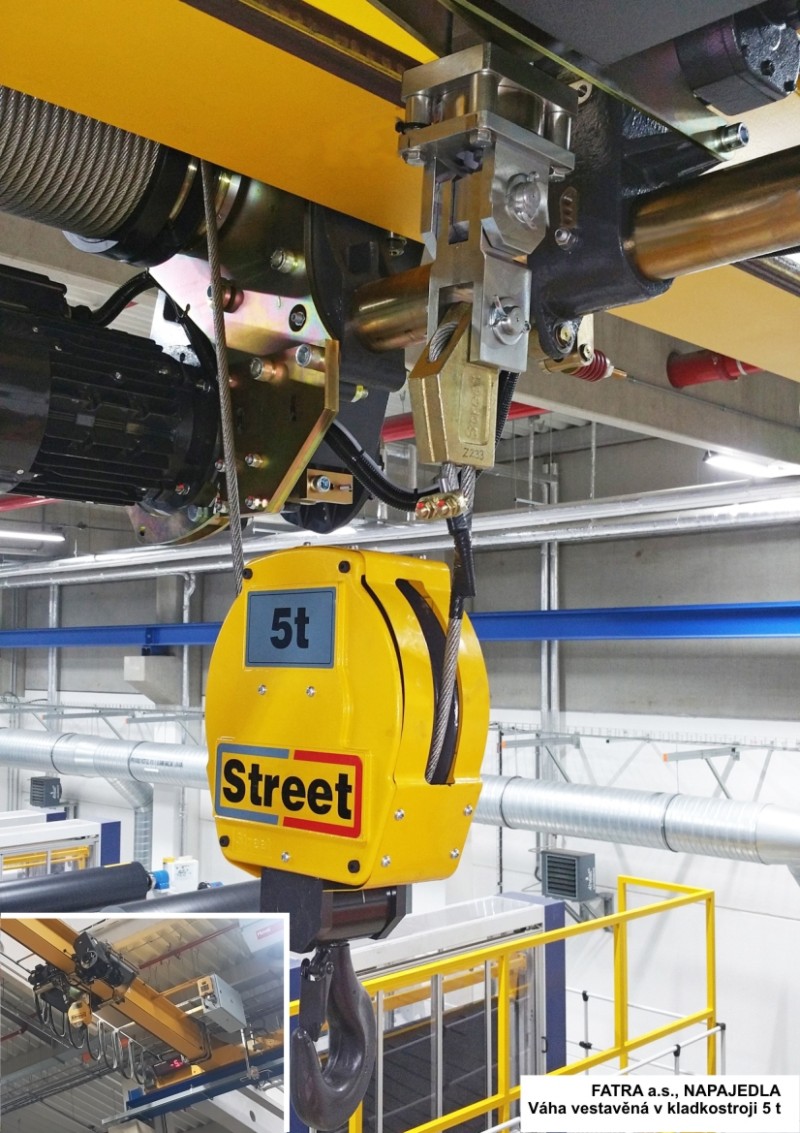

Bloc de cântărire și dispozitiv de cântărire
O soluție populară pentru cântarele încorporate. Practic nu reduce înălțimea de ridicare. Precizia de cântărire este cea mai mare dintre toate variantele - până la 3000 de piese. Asamblare și întreținere ușoară. Design robust. Disponibil și într-o variantă cu ecran termic - pentru cântarele de turnare. Alimentare fie prin intermediul unui tambur de cablu din cărucior, fie printr-o baterie încorporată și apoi conectată printr-un modem radio.

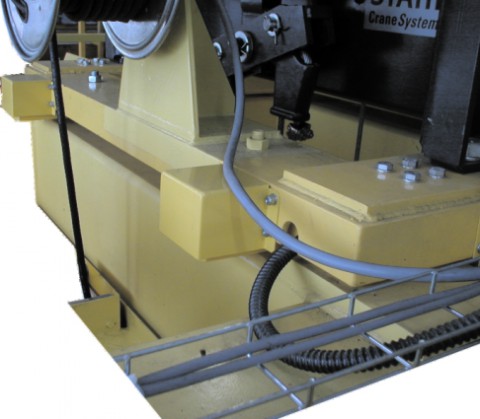

Ramă dublă pentru pisică
Nu reduce înălțimea de ridicare. Precizie de cântărire de până la 3000 de piese. Dacă nu este o macara nouă, atunci această soluție necesită o intervenție relativ extinsă în construcția căruciorului. Nu necesită un tambur de cablu. Pentru unele tipuri de macarale, nu este posibilă din punct de vedere structural implementarea.

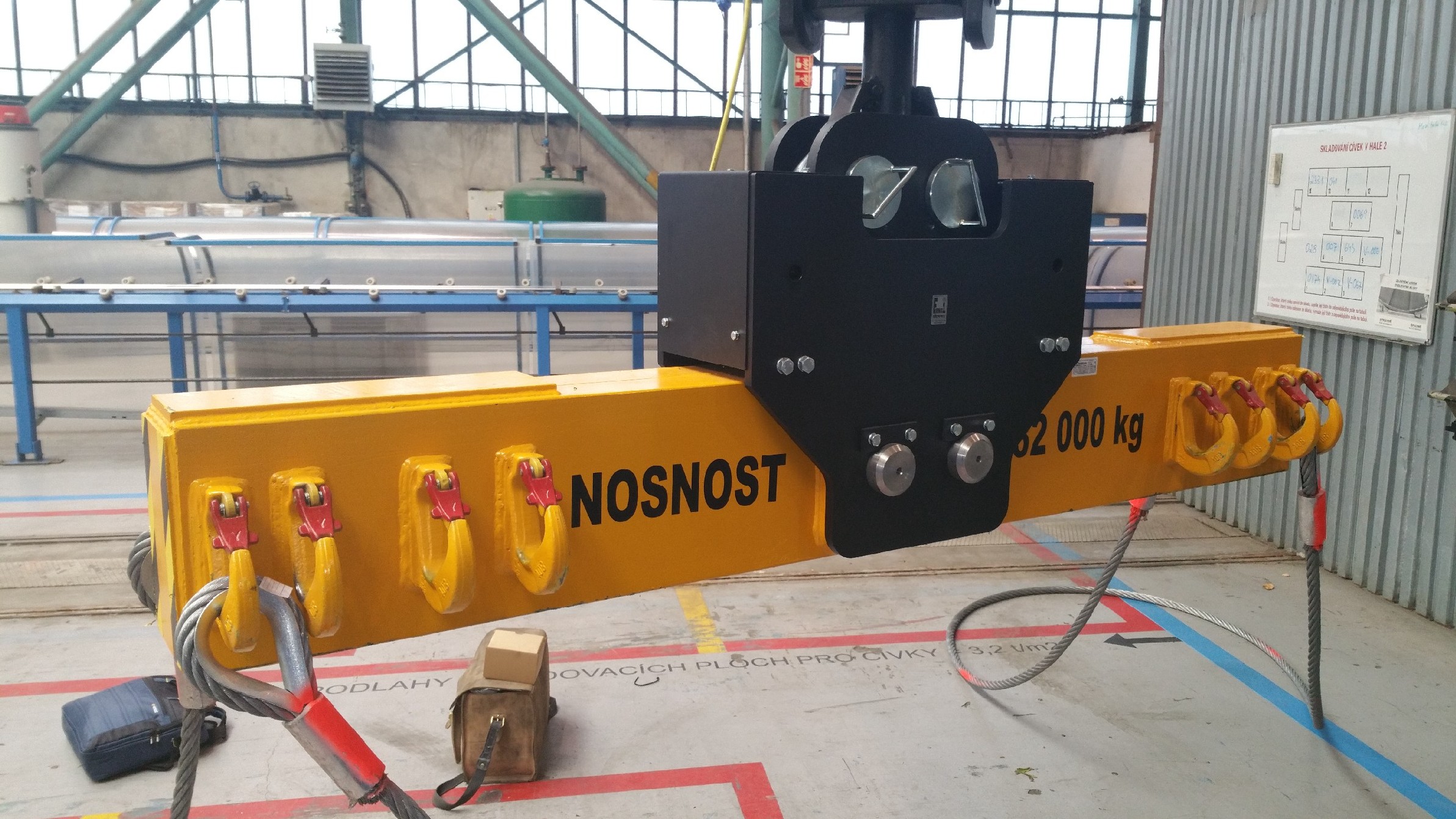

Cântărirea pe traversă
Instalarea senzorilor de forță direct în corpul traversei sau între traversă și cârlig sau bloc. Precizie de cântărire de până la 3000 de diviziuni. Adaptare structurală a traversei existente. Prin urmare, cântarul poate fi instalat și pe traverse mai vechi.

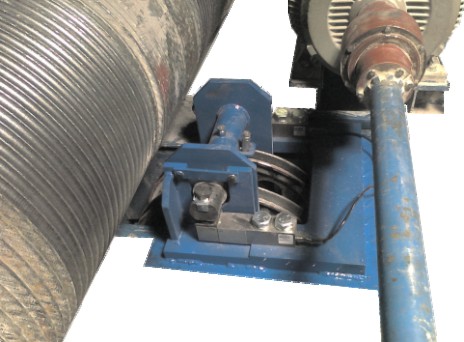

Cântărirea scripetelor de echilibrare
Nu reduce înălțimea de ridicare. Precizia cântăririi depinde de metoda de așezare a cablului - de obicei aproximativ 1000 de diviziuni. Nu este necesar un tambur de cablu. Această soluție nu este sensibilă la manipularea bruscă a blocului. Este necesară cântărirea la înălțimea la care cântarul a fost adus la zero (și cablul este cântărit). Posibilitatea conectării directe a senzorilor de forță la afișajul cu ecran mare situat pe căruciorul macaralei.

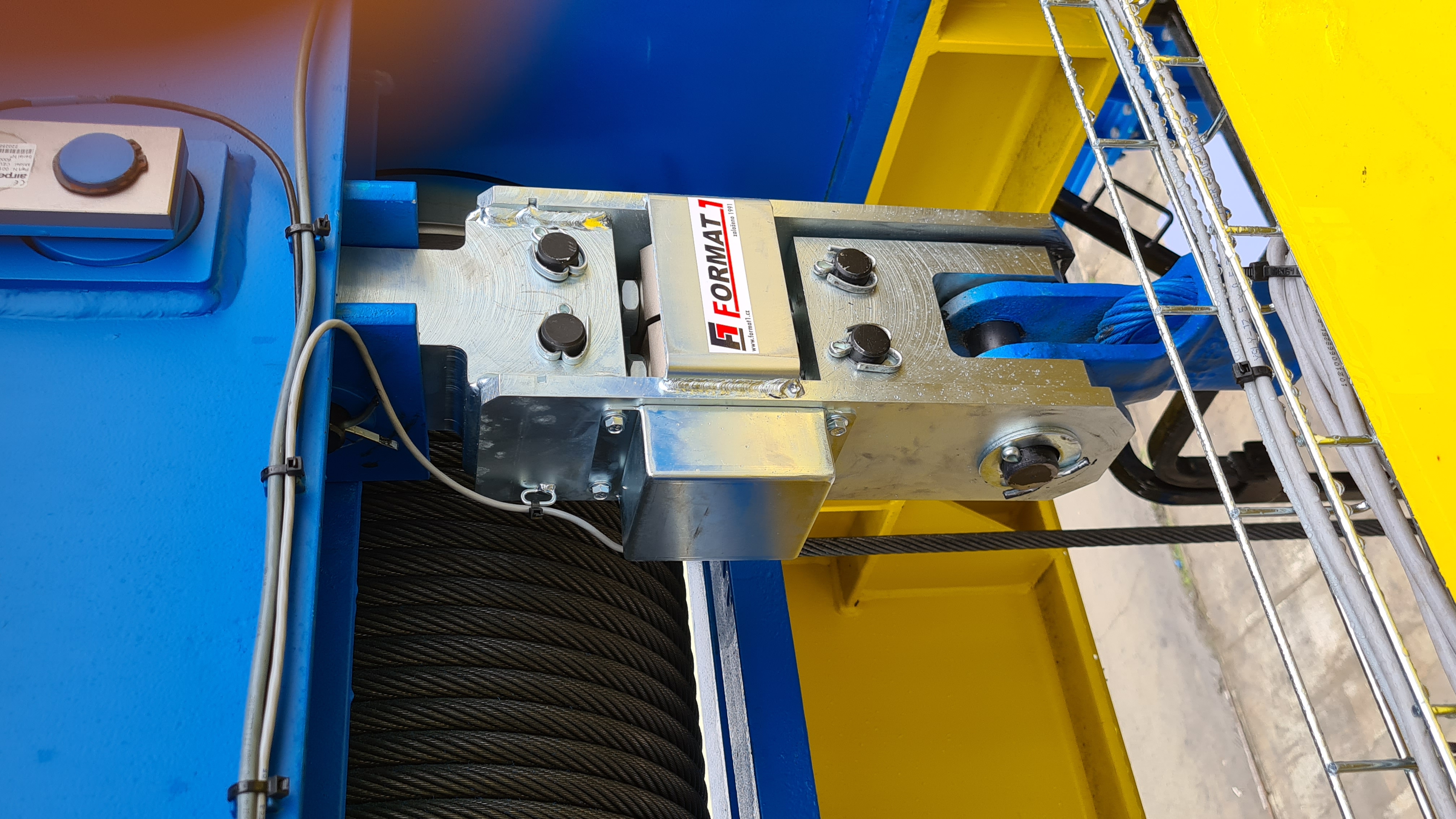

Cântărirea într-o suspensie cu cablu fix
Soluție simplă pentru cântar. Cu toate acestea, în majoritatea cazurilor, aceasta va reduce înălțimea de ridicare. Precizia cântăririi depinde de metoda de tragere a cablului - de obicei aproximativ 1000 de diviziuni. Nu este necesar un tambur de cablu. Această soluție nu este sensibilă la manipularea bruscă a blocului. Este necesară cântărirea la înălțimea la care cântarul a fost adus la zero (și cablul este cântărit). Posibilitatea conectării directe a senzorilor de forță la afișajul pe ecran mare situat pe căruciorul macaralei. Cântarul în acest design este mai sensibil la oscilația sarcinii suspendate.

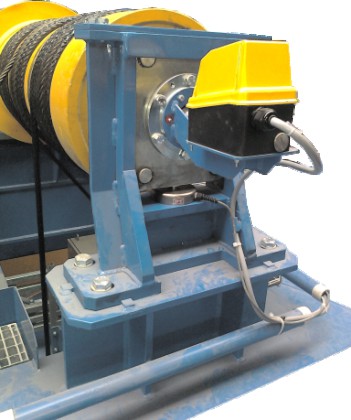

Cântărirea în carcasa rulmentului tamburului de cablu
Cântărire aproximativă simplă. Precizie de cântărire de aprox. 500 de diviziuni (depinde de metoda de așezare a cablului), trebuie cântărită la înălțimea de ridicare la care cântarul a fost adus la zero (și cablul este cântărit). Nu reduce înălțimea de ridicare. Design foarte durabil din punct de vedere mecanic, practic independent de metoda de lucru cu macaraua. Potrivit pentru limitatoare de suprasarcină. Înlocuire ușoară a senzorului de forță.
Cântare pentru macarale non-standard
Dacă niciunul dintre cântarele standard încorporate nu este potrivit pentru o anumită macara, instalăm cântare personalizate pentru macaraua respectivă. Proiectul este apoi realizat pe baza unei inspecții tehnice și a măsurătorilor structurii existente a palanului.

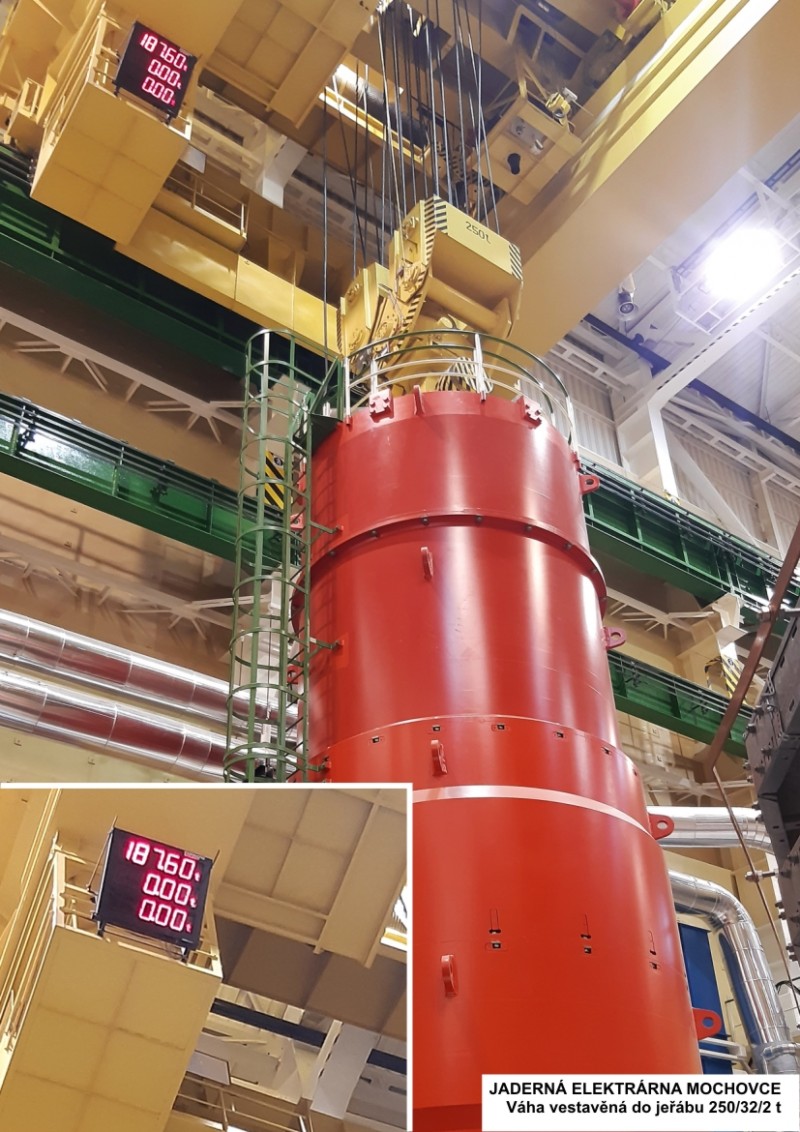

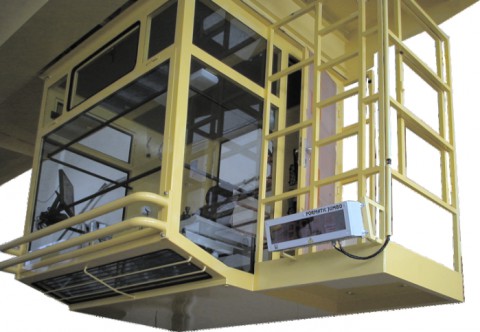

Ecran mare pe podul macaralei
Afișaje iluminate cu LED-uri roșii, cu caractere de 100 mm sau 200 mm. Design robust din metal, potrivit pentru operațiuni intense (turnătorii, forje etc.). Posibilitatea de a adăuga sticlă rezistentă la căldură (de obicei pentru macaralele de turnare) sau o grilă metalică de protecție împotriva așchiilor proiectate (macarale de sortare etc.). Ieșiri de date RS232, RS485, USB, modem radio, Profibus, Ethernet.
Afișaj în cabina operatorului macaralei
Design LED sau LCD, metalic, robust, potrivit pentru condiții industriale. De la tipuri simple cu funcții de bază (reducere la zero, tară) până la afișaje multifuncționale cu posibilitatea de introducere a compoziției loturilor, imprimare a bonurilor de cântărire, comunicare cu un computer, adăugare a greutăților după tipul de materie primă etc. Butoane de control de la tipul cu tastatură din folie până la butoane robuste cu suprafață mare pentru lucrul cu mănuși.
Telecomanda cântarului
Telecomandă radio sub formă de breloc simplu sau într-un design robust pentru operațiuni intense. Controlere de diferite tipuri, de la simple cu două butoane (zero, tară) până la afișaje LCD mobile cu tastatură din folie, memorie flash („stick USB”), opțiuni de introducere a datelor, comunicare cu PC-ul etc.
Transferul datelor către computerul din camera de control
Transfer de date de la cântarul macaralei la computer. Poate fi: - offline, când în unitate, în cabină, se introduce o unitate flash USB, pe care sunt stocate greutățile cântărite, data și ora cântăririi, parametrii introduși etc. - online, când cântarul macaralei este conectat permanent printr-un modem radio la computerul din camera de control. Se pot trimite atât date de la computer la macara (macarale de încărcare etc.), cât și date de la cântar la computer (imprimarea bonurilor de cântărire, salvarea datelor în tabele Excel etc.).

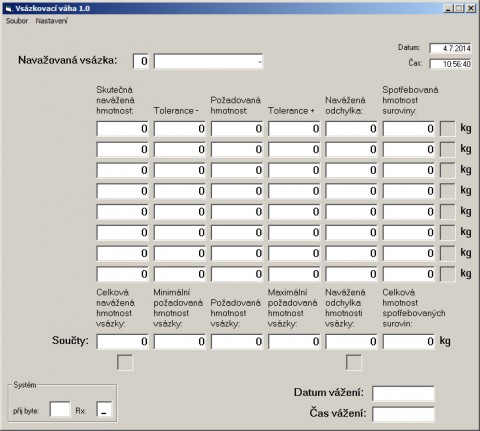

Prelucrarea datelor de cântărire pe un computer
Prelucrarea datelor de cântărire prin programare conform cerințelor clientului. Înregistrarea bonurilor de cântărire, imprimarea bonurilor de cântărire, pentru turnătorii, compoziția lotului pe computer și transferul ulterior în cabina operatorului macaralei. Posibilitatea comunicării cu mai multe cântare (platformă, macara), conectarea la un sistem comun.
