Anemometru PA555

Anemometrul este destinat utilizării în condiții industriale. Este potrivit ca anemometru pentru macarale (pentru macarale de exterior), ca anemometrie pentru clădiri etc. Este un anemometrie 0–30 m/s (0–108 km/h). Se atașează ușor la orice consolă cu un șurub. O rată scăzută de defecțiune se obține prin expunerea la condițiile meteorologice a doar câtorva componente esențiale, toate componentele electronice fiind amplasate în afara părții de măsurare (în tabloul de distribuție).

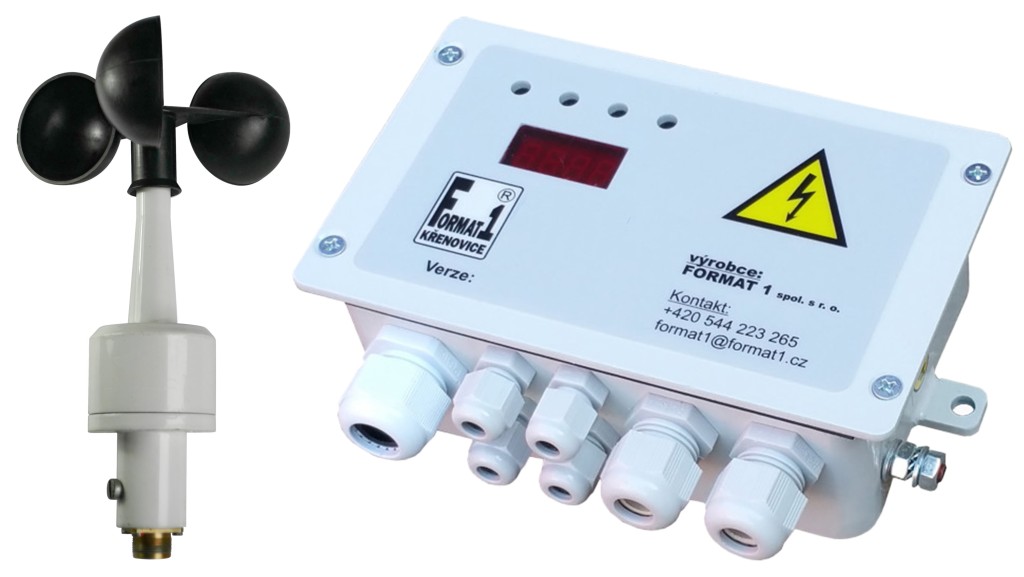

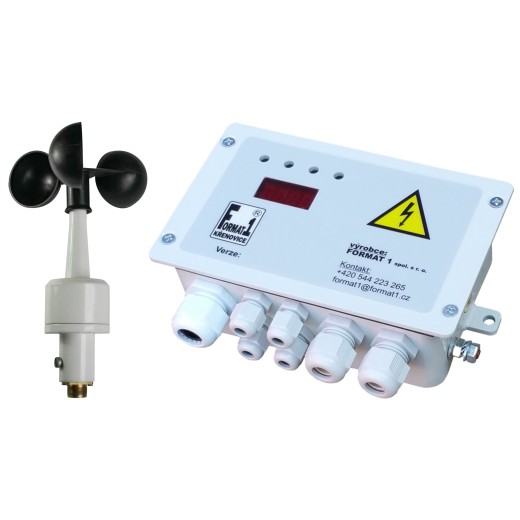

Se compune din trei părți:

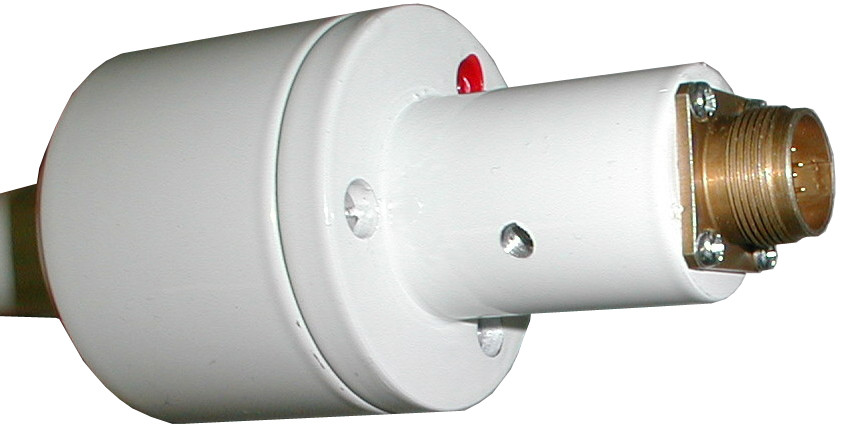

• elice de măsurare (combinație metal-plastic),
• Cablu de 20 m cu conector,

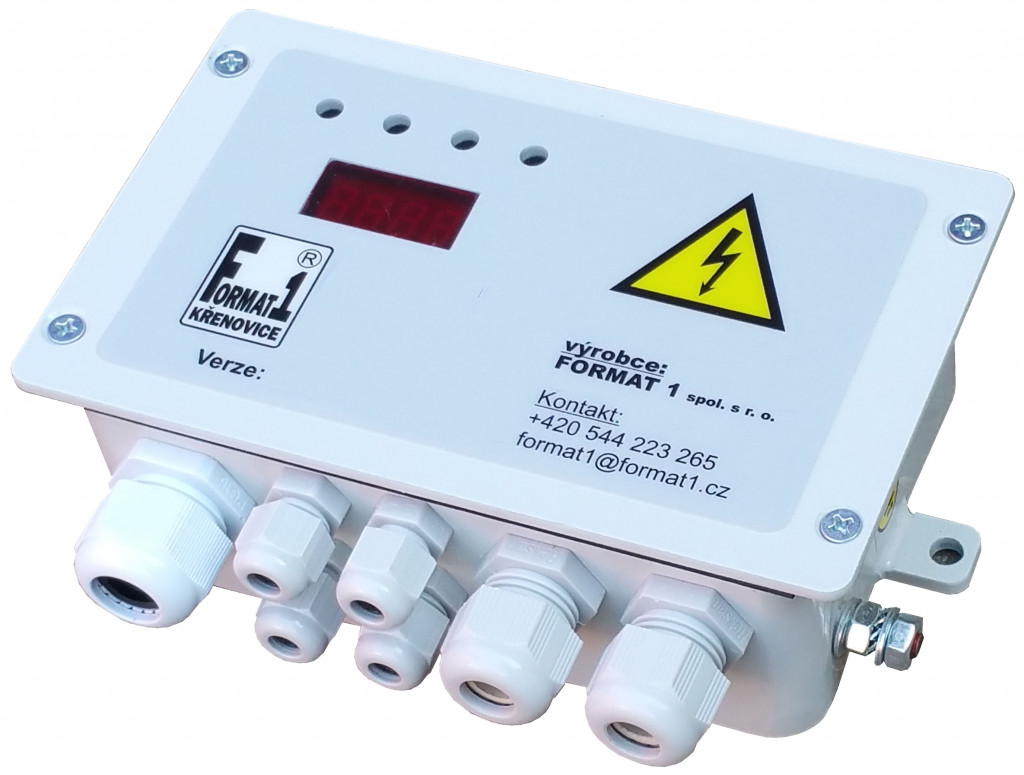

• Unitate de evaluare – citește semnalul de la gireul de măsurare. Măsoară viteza vântului până la 30 m/s.

PARAMETRI DE BAZĂ:
Interval de măsurare: 1–30 m/s.
Alimentare: opțional 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC.
3 relee de ieșire independente cu contacte de 250 V CA/0,5 A, selectabile NC/NO.
Setări prin 4 butoane și afișaj LED de 10 mm.
Indicarea activării releului prin LED-uri.
Histerezis de comutare a releului reglabil.
Pentru condiții de interior și exterior.
Design mecanic: cutie metalică robustă de aprox. 170 × 104 × 58 mm.
Intrări: paletă anemometru.
Interval de temperatură: -20 până la 60 de grade.
Protecție electrică: IP54. Protecție încorporată la supratensiune clasa D.
Unitatea de evaluare este pentru montare externă.

DESCRIEREA FUNCȚIEI:
O unitate controlată de un microprocesor care evaluează continuu viteza curentă a vântului folosind un semnal de la elice.
Afișare în m/s.
Filtrare digitală încorporată pentru rafale de vânt.
Setarea modului de comutare a canalelor releului normal deschis/închis (nc/no), histerezis de comutare.
3 relee de ieșire reglabile complet independente (de obicei 80, 100, 125% din viteza maximă admisă a vântului).
Când oricare dintre limite este depășită, ieșirea releului corespunzător și LED-ul corespunzător de pe panoul frontal al unității se vor aprinde (deschide).

AMENAJARE INTERNĂ:

• Garnitură PG7 pentru cabluri de senzori de forță,
• 2x presetupe PG11 și 1x presetupe PG16 pentru cabluri de la relee, sursă de alimentare,
• 2 găuri de montare cu un diametru de 6,5 mm,
• garnitura de cauciuc a capacului cutiei,
• Terminale WAGO pentru conectarea ușoară a firelor, secțiune transversală max. 2,5 mm,
• 4 butoane cu microcomandă și un afișaj mic pentru setarea ușoară a parametrilor,
• cutie metalică robustă, potrivită pentru utilizare intensă,
• terminal de împământare.

TIPURI DE UNITĂȚI DE AFIȘARE

• OP4V3 – model de bază pentru evaluarea vitezei vântului fără supravegherea operatorului.
• OP4V3-D – permite citirea vitezei vântului pe afișaj.
• OP4V3-DT – afișajul transparent și butoanele situate în exteriorul capacului permit efectuarea tuturor setărilor fără a fi nevoie să îndepărtați capacul.
• OP4V3-DL și OP4V3-DLT – LED-urile mari permit semnalizarea optică a atingerii primului, celui de-al doilea și celui de-al treilea nivel de viteză a vântului. Există 1 releu de ieșire disponibil (atingerea limitei critice de viteză a vântului și, de exemplu, deconectarea întregii mașini).
