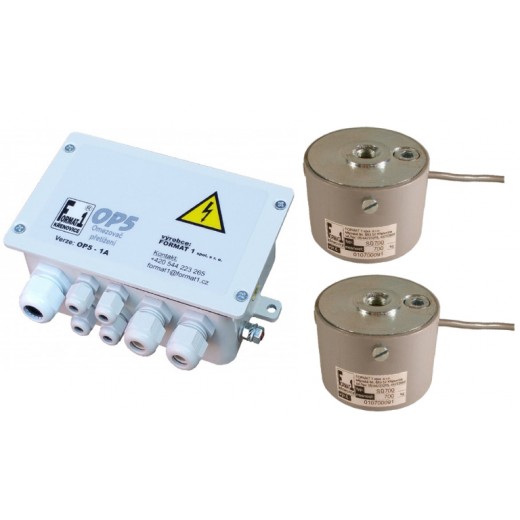

OP5+2SD - Limitator de suprasarcină pentru cabine de lift cu 2 senzori în suspensie - SET

Unitățile de evaluare din seria OP5 sunt proiectate pentru limitatoarele de supraîncărcare ale cabinei liftului.

Acestea sunt proiectate pentru conectarea cu senzorul de forță din seria SD sau SV și cu alte sisteme fabricate și furnizate de noi, pentru a limita supraîncărcarea macaralei.

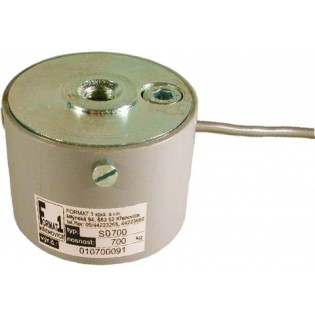

Senzorii din seria SD sunt instalați sub podeaua cabinei sau în suspensia cablului. Senzorii din seria SV sunt concepuți pentru instalarea pe cablurile cabinei.

PARAMETRI DE BAZĂ:
Alimentare opțională: CC: 12 V CC, 10-40 V CC, CA: 24 V CA, 32 V CA, 36 V CA, 42 V CA, 48 V CA, 230 V CA
Ieșiri: 3 contacte de releu separate 250VAC/1A, configurabile ca nc / no
Intrări: 1x intrare tensometru de la senzorul de forță
1x intrare de contact pentru blocarea temporară a funcției OP5 în timp ce liftul este în mișcare
Design: Cutie metalică robustă de aprox. 120x80x80 mm
Pentru condiții interioare și exterioare
Protecție: Clasa D la intrarea de alimentare
Interval de temperatură: -20 până la 60 de grade Celsius

DESCRIEREA FUNCȚIEI:
Un dispozitiv electric controlat de un microprocesor care evaluează permanent sarcina asupra dispozitivului de ridicare folosind un senzor extensometru.
Limitatorul de suprasarcină este întotdeauna alcătuit din 2 părți: un senzor de forță și electronica de evaluare. Acest concept permite setarea convenabilă a parametrilor și calibrarea limitatorului.
Pentru calibrare, este suficientă orice sarcină cu greutate cunoscută, care reprezintă cel puțin 20% din capacitatea maximă de încărcare a cabinei.
Calibrare directă în unități de greutate (t, kg)
Filtrarea digitală încorporată (comutabilă) permite suprimarea activării releului de ieșire OP5 în timpul șocurilor dinamice cauzate de mișcarea presei în cabina ascensorului.
Setarea modului de comutare al canalelor releului normal deschis/închis (n/n), histerezis de comutare
Posibilitatea conectării unui comutator extern pentru blocarea temporară a OP5.
3 relee de ieșire reglabile complet independente (de obicei cabină încărcată, cabină plină și cabină supraîncărcată)
-Când oricare dintre limite este depășită, ieșirea releului corespunzător este activată (deschisă), care este conectată la circuitul releului auxiliar al contactorului liftului pentru direcția de urcare.
Posibilitatea de a seta cântarul de măsurare a greutății.

AMENAJARE INTERNĂ:
4x presetupe PG7 pentru cabluri de senzori de forță
2x presetupe PG11 și 1x presetupe PG16 pentru cabluri de la releu, tensiune de alimentare și intrare
2 găuri de montare cu un diametru de 6,5 mm
garnitură de cauciuc pentru capacul cutiei
Terminale WAGO pentru conectarea ușoară a firelor, secțiune transversală maximă 2,5 mm²
4 butoane cu microcomandă și un afișaj mic pentru setarea ușoară a parametrilor OP5
Cutie metalică robustă, potrivită pentru utilizare intensă
terminal de împământare
