Limitator de suprasarcină OP5-1A-DLT pentru macarale pod sau palane, cu 1 cursă

Unitatea de evaluare OP5-1A-DLT este proiectată pentru poduri rulante, macarale portal, palane, macarale monogrindă, macarale bigrindă cu o singură ridicare, ca dispozitiv de protecție la supraîncărcare.

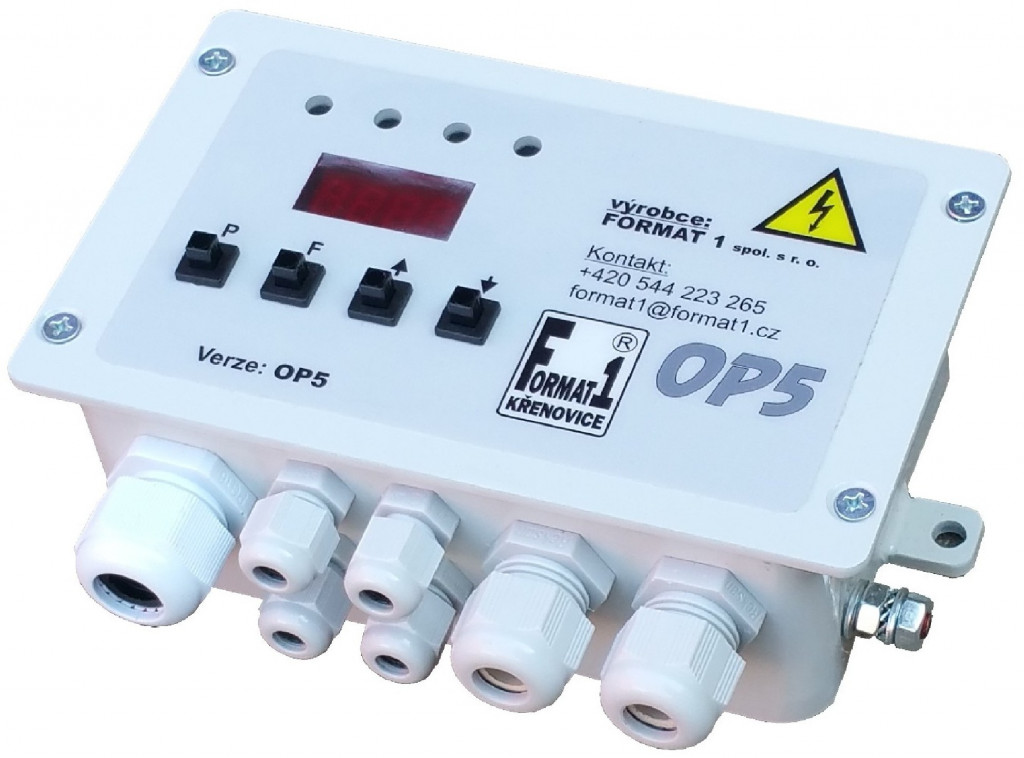

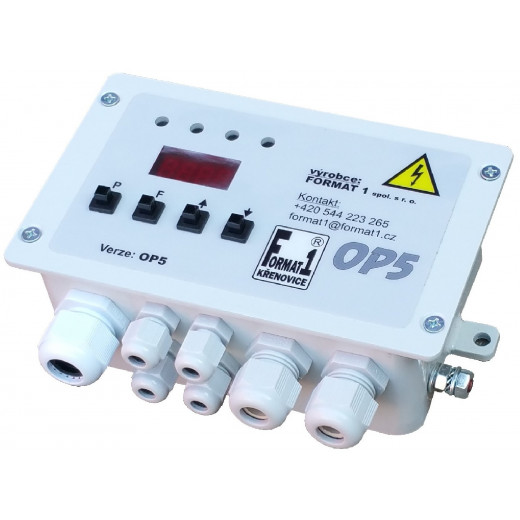

Pe panoul frontal se află:
- afișaj vizibil sub vizieră
- LED-uri care indică starea de activare a releelor de ieșire
- 4 butoane de control pentru calibrare și setarea parametrilor

Poate fi conectat la orice senzor de forță cu tensometru din seria SL (senzor pentru cablu), LB (corpul de cântărire al rulmentului tamburului cablului), VK (roletul de echilibrare a cântăririi) sau alt senzor, cu un semnal de ieșire de aprox. 2mV/V și o sursă de alimentare de 5VDC.

PARAMETRI DE BAZĂ:
- Alimentare OP5: opțional 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC
- 3 relee de ieșire independente cu contacte de 250 V CA/0,5 A, selectabile NC/NO
- Configurare și calibrare folosind 4 butoane și afișaj LED de 10 mm
- Indicarea activării releului prin LED-uri
- Stabilizare dinamică reglabilă a șocurilor la ridicarea unei sarcini
- Histerezis de comutare reglabil pentru relee
- Design metalic foarte robust
- Pentru condiții de interior și exterior
- Design mecanic: Cutie metalică robustă de aprox. 170x104x58 mm
- Intrări: 1x intrare tensometru de la senzorul de forță
1x intrare de contact pentru blocarea temporară a funcției OP5 (în timpul testului de inspecție etc.)
- Interval de temperatură: -20 până la 60 de grade Celsius

DESCRIEREA FUNCȚIEI:
Protecție la suprasarcină controlată de microprocesor care evaluează permanent sarcina dispozitivului de ridicare folosind un senzor tensometru.
Limitatorul de suprasarcină este întotdeauna alcătuit din 2 părți: un senzor de forță și electronica de evaluare. Acest concept permite setarea convenabilă a parametrilor și calibrarea limitatorului.
Pentru calibrarea protecției la suprasarcină, este suficientă orice sarcină cu greutate cunoscută, care reprezintă cel puțin 20% din capacitatea maximă de ridicare a dispozitivului de ridicare.
Calibrare directă în unități de greutate (t, kg)
Filtrarea digitală încorporată (comutabilă) permite suprimarea activării releului de ieșire OP5 în timpul șocurilor dinamice care apar în timpul ridicării sarcinii („smucituri”).
Setarea modului de comutare al canalelor releului normal deschis/închis (n/n), histerezis de comutare
Posibilitatea conectării unui comutator extern pentru blocarea temporară a OP5 (de exemplu, pentru teste statice ale echipamentelor de ridicare).
3 relee de ieșire reglabile complet independente (de obicei 100, 115, 125% din capacitatea dispozitivului de ridicare)
Când una dintre limite este depășită, ieșirea releului corespunzător este activată (deschisă), care este conectată la circuitul releului auxiliar al contactorului liftului pentru direcția de urcare.
Posibilitatea de a seta cântarul de măsurare a greutății.

AMENAJARE INTERNĂ:
Garnitură PG7 pentru cabluri de senzori de forță
2x presetupe PG11 și 1x presetupe PG16 pentru cabluri de la releu, tensiune de alimentare și intrare
2 găuri de montare cu un diametru de 6,5 mm
garnitură de cauciuc pentru capacul cutiei
Terminale WAGO pentru conectarea ușoară a firelor, secțiune transversală maximă 2,5 mm²
4 butoane de control și un afișaj mic pentru setarea ușoară a parametrilor OP5
Cutie metalică robustă, potrivită pentru utilizare intensă
terminal de împământare
